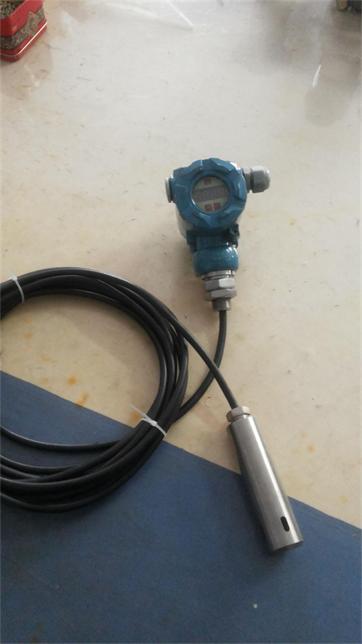

HDKJ-BUS540投入式液位变送器，投入式液位计，线缆式液位变送器
1、投入式、直杆式、法兰式、螺纹式结构设计
2、安装简单、使用方便，互换能力强。高品质传感器的灵敏度高，响应速度快，准确反映流动或静态液面的细微变化，测量准确度高。
3、具备本安防爆和隔离防爆能力，可应用于各种危险场所。
4、备有防阻塞型设计，可实现对糊状介质液位的测量。
5、100％等分刻度、LED、LCD三种指示表头，现场读数，十分方便。
6、4～20mADC二线制信号传送，抗干扰能力强，传输距离远。
7、精细独特的零点、温漂、非线性补偿，保证仪表使用条件范围内的精度长期稳定性好。
2、安装简单、使用方便，互换能力强。高品质传感器的灵敏度高，响应速度快，准确反映流动或静态液面的细微变化，测量准确度高。
3、具备本安防爆和隔离防爆能力，可应用于各种危险场所。
4、备有防阻塞型设计，可实现对糊状介质液位的测量。
5、100％等分刻度、LED、LCD三种指示表头，现场读数，十分方便。
6、4～20mADC二线制信号传送，抗干扰能力强，传输距离远。
7、精细独特的零点、温漂、非线性补偿，保证仪表使用条件范围内的精度长期稳定性好。
一、特点 稳定性好，精度高，性能／价格比高 直接投入被测介质中，安装使用相当方便 固态结构，无可动部件，高可靠性，使用寿命长 从水、油到粘度较大的糊状物都可进行高精度的测量，无纸记录仪不受被测介质起泡、沉积、电气特性的影响 无材料疲劳磨损，对振动、冲击不敏感 宽范围的温度补偿 具有电源反相极性保护及过载限流保护 二、工作原理 利用静压法测量原理 当液位变送器投入到被测液中某一深度时，无纸记录仪传感器迎液面受到的压力为：P=p.g.H+P· 式中： P：传感器迎液面所受压力，单位：Pa p:被测液体密度， 单位：kg/m3 g:当地重力加速度， 单位：m／s2 p·:液面上大气压， 单位：Pa H:传感器投入液体的深度， 单位：m 同时，通过导气电缆将液面上的大气压P·引入到传感器的背压腔，以抵消传感器迎液面的P·，使传感器测得压力为：P=p.g.H 显然，通过测取压力P，可以得到液位深度H。传感器感测的压力信号经电路转换放大，补偿后以标准信号输出。 三、技术性能 适用介质：投入式适用与316不锈钢，丁腈橡胶，聚氯乙烯共存的介质，法兰式可测没强腐蚀性介质。 测量范围：0－Im至-1200m 精度：0.25%；0.1%；0.5% 工作温度：-20℃－+80℃（介质无结晶） 贮存温度：-40℃－+125℃ 零点温度系数：±0.015%量程/℃ 量程温度系数：±0.015%量程/℃ 长期稳定性：±0.1%量程/年 电源电压：12－36VDC 标准24VDC 输出信号：两线制4-20mADC 负载特性：参见图1，标准24VDC时，负载电阻≤600Ω 允许过载：标准量程的3倍 防护等级:IP68 防爆等级：iaⅡCT5 四、结构和材料 变送器中继箱：铸铝，90×73×110，外壳环氧树脂喷涂 变送器探头：1Cr18Ni9Ti，29×150mm 导气电缆：直径Φ7的6芯聚氯乙烯电缆 重量（不含导气电缆）：约0.6kg |
