顶装式磁翻板液位计适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同，提供侧装和顶装两种形式。根据工作介质不同，提供不锈钢和ABS、PP-R工程塑料三种材质，其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
|
特点
|
|
1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位控制。
3、配变送器可实现液位远距报指示，检测与控制。
|

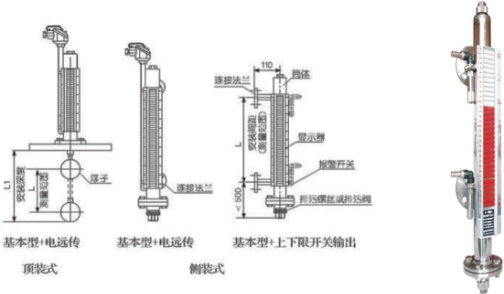

结构及工作原理:
|
|
1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。
|
 |

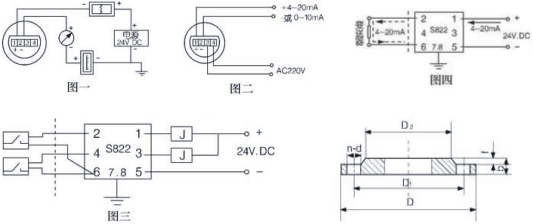

| 系统构成及接线: |
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆，上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。（图三）
b 带本安防爆远传型
适合使用于∏类电气设备（工厂用）、C级气体，最高表面温度组别T4（135℃）。（图四）
c 使用注意事项
①变送器外壳设有外接地，用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m ，电缆允许分布电容为0.8μF |
 |
| 法兰选型： |
| 安装形式 | 主体材质 | 公称直径 | 公称压力 | D | D1 | D2 | n | d | f | b | | 侧装 | 不锈钢 | 20 | 4.0 | 105 | 75 | 56 | 4 | 14 | 2 | 16 | | ABS | 20 | 10 | 105 | 75 | 56 | 4 | 14 | 2 | 16 | | 顶装 | 不锈钢 | 200 | 2.5 | 360 | 310 | 274 | 12 | 26 | 3 | 32 | | ABS | 200 | 0.6 | 320 | 280 | 274 | 8 | 8 | 3 | 32 |
|
| 主要技术指标 |
| 安装形式内容 | 侧装式 | 顶装式 | 安装间距
（测量范围） | 不锈钢 | 500～5000（mm） | 500-2500（mm） | | ABS、PP-R | 500～4000（mm） | | 工作压力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | | 介质密度 | ＞0。6g/c | ＞0.76g/c | | 法兰连接 | 不锈钢 | 法兰20-40（DN20 PN1.0-4.0）
(GB9119-88)
| 法兰200-25（DN200 PN1.6）
(GB9119-88) | | ABS | 法兰20-10（DN20 PN1.0）
(GB9119-88)
| 法兰200-6（DN200 PN0.6）
(GB9119-88) | | 主体材料 | ICr18Ni9Ti、ABS、PP-R（工作压力0.6MPa） | | 介质温度 | -40～100℃（ABS、PP-R：-40～80℃） | | 环境温度 | -40～+70℃ | | 示值误差 | ±100mm | | 介质粘度 | ≤1st(10-4/s) | 上、下限
开关输出 | 1、控制灵敏度：10mm
2、输出接点容量：AC220V 2A
3、接点寿命：5×104次
4、防爆特征：iaIICT4本质安全型 | 电远传、
连续显示 | 1、精度：±1.5%
2、输出负载：750Ω
3、输出信号：0～10mA输出，220V AC电源
4～20mA输出，24V DC二线制
4、防爆特征：iaIICT4本质安全型 |
|
型号说明:
| UFZ系列翻柱式磁浮子液位计 |
| 1 侧装式
2 顶装式 | 安装方式 |
| 1 1Cr18Ni9Ti
2 ABS
3 PP-R | 主体材质 |
| 1 0.6MPa
2 1.6MPa
3 2.5MPa
4 4.0Mpa | 公称压力 |
| 1 基本型
2 带上下限开关输出
3 带电远传（0～10mA输出，220V，AC）
4 带电远传（4～20mA输出，24V，DC）
5 带本安防爆型（4～20mA，24V，DC）
6 带本安防爆型上下限开关输出 | 类型 |
| L 安装间距（测量范围） |
|
| L1 安装深度（顶装式（0～4000mm任选） |
|
| 介质密度ρ（g/c） |
|
|
| | UFZ | 2 | 2 | 1 | 1 | L=2500mm | L1=3000mm | ρ=0.8g/c | 举例 |
|
|
