技术参数：
● 测量范围：300～15000mm
● 准确度： ±10mm，±16mm
● 翻柱直径：10mm,16mm
● 工作压力：≤2．5Mpa(2.5MPa以上可另行设汁)
防腐型≤0．6Mpa
● 介质密度：≥0．45g／cm3
● 介质密度差：≥0.15g／cm3(测量界位)
● 介质温度：-20℃ +250℃(特殊要求可达450℃)
● 介质粘度：≤0.4Pa·S，对于粘度大的介质或温度
低时易结品的介质，可根据用用户要求选
用加热型夹套式液位汁。
● 环境振动：频率≤25Hz，振幅≤0．5mm
● 跟随速度：≤0.08m/s
● 本厂出厂连接法兰尺寸：DN25，PNl.0(公制管)
用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。
对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。
● 如有特殊要求可在定货时商
原理：

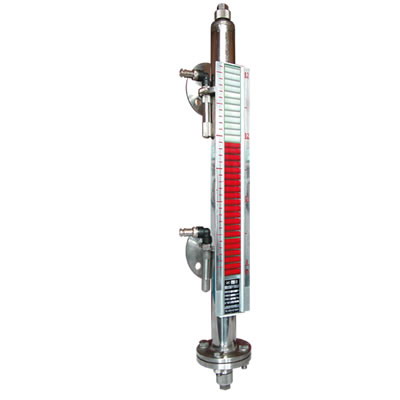

| 液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180。，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。 |
|
| 规格型号： | 系 列
型 号
UFZ | 结构特点 | 接液材质 | 测量范围
(mm) | 适用介质条件 | 法兰连接(mm) | 重量(kg) | 温度
(℃) | 压力
(Mpa) | 密度
g/cm3 | 粘度
(Pa.s) | DN | PN | 基本
重量 | 加长
基本
重量 | | C10 | 标准型 | 1Cr18Ni
9Ti0Cr18Ni9
(304) | 300-
8000 | -20
+150 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0
1.6 | 6 | 5 | | C11 | 高压型 | 300-
8000 | -20
+150 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5
4.0 | 6 | 6 | | C12 | 高温型
高压型 | 300-
8000 | -20
+350 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3
1.0 | 6 | 6 | | C13 | 低温型号
(防霜型) | 300-
3500 | >-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6
2.5 | 6 | 7.5 | | C14 | 液氨、液
化石油气
专用型 | 300-
15000 | -20
+150 | 0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | | C15 | 耐腐型 | 00Cr17Ni14Mo2
(316L) | 300-
8000 | -20
+150 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 | | C16 | 防腐型（
PP外层玻
璃钢） | PP | 300-
5000 | 20
+100 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 | | C17 | 防腐型（
PVC 外层
玻 璃钢） | U-PVC | 300-
5000 | 20
+60 | 0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 | | C18 | 防腐型 | ABS | 300-
5000 | -20
+120 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 | | C19 | 防腐型（
不锈钢内
衬PP） | PP | 300-
15000 | -20
+100 | 0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 | | C20 | 防腐型 | PE | 300-
5000 | 20
+40 | 0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 | | C21 | 蒸气夹套
加热型 | 1Cr18Ni9Ti | 300-
15000 | -20
+150 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 | | C22 | 高粘度
介质型 | 0Cr18Ni9
(304) | 300-
15000 | -20
+150 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 | | C23 | 食品专
用型 | 1Cr18Ni9Ti | 300-
15000 | -20
+150 | 0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| 配套仪表及附件内容 | | O | 盲板法兰，不配排污阀 | | L | 液位计底部配排污阀 |
| O | 无液位报警开关 |
| H | 高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 |
| L | 低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 |
| B | 高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 |
| G | 高位报警开关，区域型报警AK-1型 | 附DF-1型转换言放大器壹台
PF113A插座壹只
JTX-012-22F大功率继电器（单点：壹只，双点贰只）PF083A插座
|
| D | 低位报警开关，区域型报警AK-1型 |
| Q | 高位、低位报警开关全配，区域型报警AK-1型贰台 |
| S | 高位和低位一体化型报警开关，区域型报警AK-2型 |
|
| O | 无液位控制开关 |
|
| H | 上限控制开关，单点干簧CK-1型 |
|
| L | 下限控制开关，单点干簧CK-1型 |
|
| B | 上限、下限控制开关全配，单点干簧CK-1型贰付 |
|
| W | 上限、下限控制开关一体化，双点干簧CK-2型 |
|
| T | 上限控制开关，霍尔型传感器CK-3型 |
|
| L | 下限控制开关，霍尔型传感器CK-4型 |
|
| E | 上限、下限控制开关全配，霍尔型传感器CK-3型贰付 |
|
| C | 上限、下限控制开关一体化，霍尔型传感器CK-4型 |
|
|
| O | 无远传变送器装置 |
|
|
| R | 配LB型捆绑式变送器，输出二线制4-20mADC |
|
|
| S | 静压式远传变送器，（URS-100）输出二线制4-20mADC |
|
|
|
| O | 普通防水型 |
|
|
|
| B | 本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅 |
|
|
|
| Bd | 隔爆型dⅡCT4 |
|
|
|
|
| O | 不配远传显示仪表 |
|
|
|
|
| A | 数字、光柱显示调节报警仪（竖式） |
|
|
|
|
| B | 数字、光柱显示调节报警仪 （横式） |
|
|
|
|
| C | 数字显示调节报警仪 （横式） |
|
|
|
|
| E | 双光柱液位显示仪 （竖式） |
|
|
|
|
| D | 智能型液位/容量（重量）显示调节仪（横式） |
|
|
|
|
|
| -□□□□ | 测量范围(mm) |
|
|
|
|
|
|
| -□□ | 介质密度(g/cm3) |
|
|
|
|
|
|
|
| - | D | 开口常压容器 |
|
|
|
|
|
|
|
| □ | 工作压力(MPa) |
|
|
