侧装式磁翻柱液位计

侧装式磁翻柱液位计的最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，

在线咨询全国热线
0517-83301555

侧装式磁翻柱液位计的最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

技术参数

● 测量范围：300～15000mm
● 准确度：  ±10mm，±16mm
● 翻柱直径：10mm,16mm
● 工作压力：≤2．5Mpa(2.5MPa以上可另行设汁)
       防腐型≤0．6Mpa
● 介质密度：≥0．45g／cm³
● 介质密度差：≥0.15g／cm³(测量界位)
● 介质温度：-20℃　+250℃(特殊要求可达450℃)
● 介质粘度：≤0.4Pa·S，对于粘度大的介质或温度
   低时易结品的介质，可根据用用户要求选
   用加热型夹套式液位汁。
● 环境振动：频率≤25Hz，振幅≤0．5mm
● 跟随速度：≤0.08m/s
● 本厂出厂连接法兰尺寸：DN25，PNl.0(公制管)
● 连按法兰：采用化工部1998年最新颁布的
   HG20592～20635-97法兰标准，若采
   用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。
   对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。
● 如有特殊要求可在定货时商

结构原理

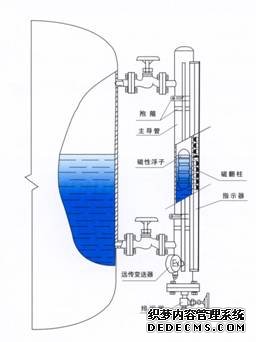

液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180。，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

型号规格

系列型号 UHZ-518	结构特点	接液材质	测量范围 (mm)	适用介质条件				法兰连接(mm)		重量(kg)
系列型号 UHZ-518	结构特点	接液材质	测量范围 (mm)	温度 (℃)	压力 (Mpa)	密度 g/cm³	粘度 (Pa.s)	DN	PN	基本重量	加长基本重量
C10	标准型	1Cr18Ni 9Ti0Cr18Ni9 (304)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.0 1.6	6	5
C11	高压型		300- 8000	-20 +150	2.45-9.6	0.5-2	≤0.04	25	2.5 4.0	6	6
C12	高温型高压型		300- 8000	-20 +350	2.45-9.6	0.5-2	≤0.04	25	6.3 1.0	6	6
C13	低温型号 (防霜型)		300- 3500	>-40	0-2.45	0.5-2	≤0.04	25	1.6 2.5	6	7.5
C14	液氨、液化石油气专用型		300- 15000	-20 +150	0-2.45	0.45-0.7	≤0.05	25	2.5	6.5	6
C15	耐腐型	00Cr17Ni14Mo2 (316L)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.6	6	5
C16	防腐型（ PP外层玻璃钢）	PP	300- 5000	20 +100	0-0.6	0.5-2	≤0.04	32	1.6	3	3
C17	防腐型（ PVC 外层玻璃钢）	U-PVC	300- 5000	20 +60	0-0.5	0.5-2	≤0.04	32	1.6	3	3
C18	防腐型	ABS	300- 5000	-20 +120	0-0.6	0.5-2	≤0.04	32	1.0	3	3
C19	防腐型（不锈钢内衬PP）	PP	300- 15000	-20 +100	0-1.0	0.5-2	≤0.04	25	1.6	4	5
C20	防腐型	PE	300- 5000	20 +40	0-0.6	0.5-2	≤0.04	25	1.6	6	7
C21	蒸气夹套加热型	1Cr18Ni9Ti	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	8
C22	高粘度介质型	0Cr18Ni9 (304)	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	5
C23	食品专用型	1Cr18Ni9Ti	300- 15000	-20 +150	0-1.6	0.5-2	≤0.05	50	1.6	7	5

UHZ-518C□□

配套仪表及附件内容

盲板法兰，不配排污阀

液位计底部配排污阀

无液位报警开关

高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除

低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除

高位、低位报警开关全配，有记忆功能AK-3型和AK-4型

高位报警开关，区域型报警AK-1型

附DF-1型转换言放大器壹台
PF113A插座壹只

JTX-012-22F大功率继电器（单点：壹只，双点贰只）PF083A插座

低位报警开关，区域型报警AK-1型

高位、低位报警开关全配，区域型报警AK-1型贰台

高位和低位一体化型报警开关，区域型报警AK-2型

无液位控制开关

上限控制开关，单点干簧CK-1型

下限控制开关，单点干簧CK-1型

上限、下限控制开关全配，单点干簧CK-1型贰付

上限、下限控制开关一体化，双点干簧CK-2型

上限控制开关，霍尔型传感器CK-3型

下限控制开关，霍尔型传感器CK-4型

上限、下限控制开关全配，霍尔型传感器CK-3型贰付

上限、下限控制开关一体化，霍尔型传感器CK-4型

无远传变送器装置

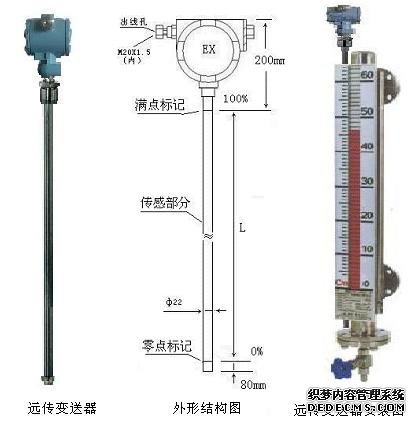

配LB型捆绑式变送器，输出二线制4-20mADC

静压式远传变送器，（URS-100）输出二线制4-20mADC

普通防水型

本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅

隔爆型dⅡCT4

不配远传显示仪表

数字、光柱显示调节报警仪 XGTH-510（竖式）

数字、光柱显示调节报警仪 XGTA-810（横式）

数字显示调节报警仪 XMTA-810（横式）

双光柱液位显示仪 XGH-202（竖式）

智能型液位/容量（重量）显示调节仪XMT-620（横式）

-□□□□

测量范围(mm)

-□□

介质密度(g/cm³)

开口常压容器

□

工作压力(MPa)

安装示意图

定货需知

.提供液位计的型号

.测量范围法兰中心距
.法兰标准如无特殊要求均按DN20生产
.辅助装置(信号要求)--高低位报警或4-20MA输出
.可根
