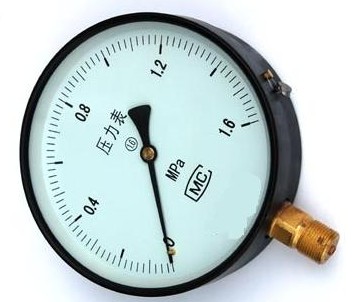

普通压力表说明
普通压力表适用于测量无爆炸危险，不结晶，不凝固及对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
一、主要技术指标
| 型号 | Y-40 | Y-60 | Y-100 | Y-150 | Y-250 |
公称直径mm | φ40 | φ60 | φ100 | φ150 | φ250 |
精确度等级 | 2.5 | 1.6 | |||
测量范围 | 0～0.1;0.16;0.25;0.4;0.6;1;1.6;2.5;4;6 | ||||
0～10;16;25 | 0～10;16;25;40;60;100 | ||||
-0.1～0.06;0.15;0.3;0.5;0.9;1.5;2.4 | |||||
使用环境条件：-40～70℃，相对温度不得大于85%
温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
二、结构原理
仪表的测量系统由接头与弹簧管组成，由于被测压力的变化使弹簧管自由端产生位移，借连杆带动扇形传动齿轮端部的指针旋转，在盘度指示相应的压力数值。为了消除扇形齿轮转轴齿轮间隙活动，在转轴齿轮上装置了盘形游丝。

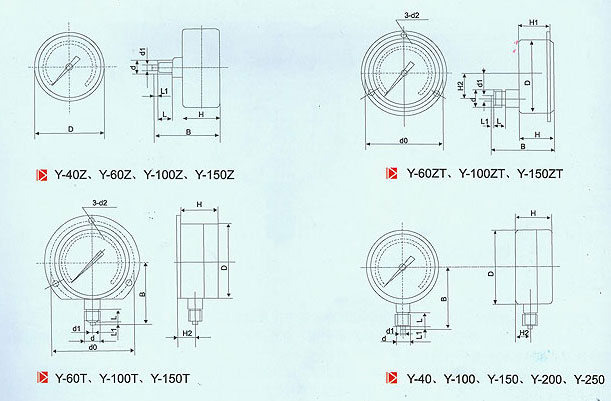

三、外型尺寸
四、主要技术指标
| 型号 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
| Y40 | Φ40 | M10×1 | Φ2.5 | 10 | 38 | 24 | 8.5 | 2 | |||
| Y40Z | 40 | 24 | 0 | ||||||||
| Y60 | Φ60 | M14×1.5或M10×1 | Φ5 | 14 | 56 | 30 | 12 | ||||
| Y60Z | 58 | 30 | 0 | ||||||||
| Y60T | 72 | 56 | 30 | Φ4.5 | 13 | ||||||
| Y60ZT | 53 | 30 | Φ4.5 | 24 | 0 | ||||||
| Y100 | Φ100 | M20×1.5 | Φ6 | 20 | 90 | 44 | 18 | ||||
| Y100Z | 85 | 44 | 30 | ||||||||
| Y100T | 118 | 90 | 45 | Φ5.5 | 18 | ||||||
| Y100ZT | 85 | 44 | Φ5.5 | 39 | 30 | ||||||
| Y150 | Φ150 | 115 | 48 | 18 | |||||||
| Y150Z | 92 | 47 | 41 | 30 | |||||||
| Y150T | 165 | 115 | 48 | Φ5.5 | 18 | ||||||
| Y150ZT | 92 | 47 | Φ5.5 | 30 | |||||||
| Y200 | Φ200 | 146 | 50 | 18 | |||||||
| Y250 | Φ250 | 167 | 50 | 18 |
