迪尔巴流量计

三、系统组成、主要技术指标及应用领域

系统组成

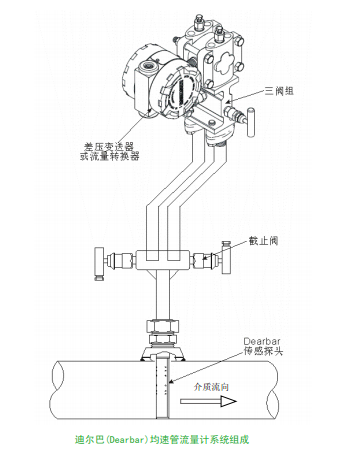

迪尔巴（Dearbar）均速管流量计系统主要由三部分组成：（见下图）
（1）一次源部分：迪尔巴（Dearbar）传感探头
（2）差压转换部分：差压变送器或流量转换器
（3）流量显示累积部分：流量积算仪二次仪表或PLC/DCS系统

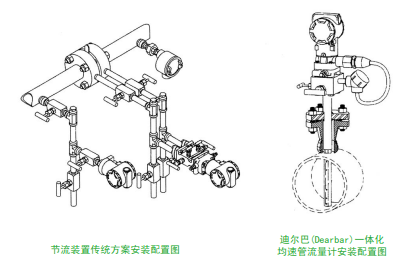

HD-215智能流量转换器可同时实现差压转换及流量显示和累积，在流体温度不高的情况下如与迪尔巴（Dearbar）探头组合成一体化结构，可减少使用引压管而引起的泄漏、差压信号失真（很多场合小流量时差压信号都很小，可能只有20～30Pa）等问题，大大提高了测量精度，同时也降低了使用成本。下面是差压节流装置传统方案与迪尔巴（Dearbar）一体化均

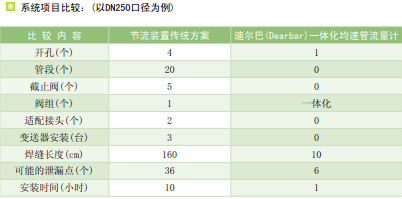

速管流量计安装配置图及系统项目比较：

主要技术指标

      适用压力：0～40MPa
       适用温度：-180～+550℃
       测量精度：±1%
       重复精度：±0.1%
       传感器材质：316L或特殊定做
       管道尺寸：DN38～DN15000圆管或方管
       量 程 比：大于10:1
       流量范围：测量上限和下限在探头强度和允许最小差压内选择

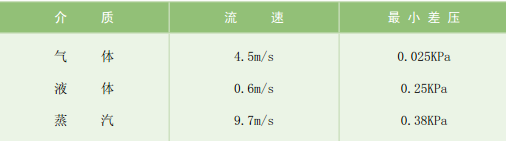

       迪尔巴（Dearbar）流量计测量所需最小流速及差压

主要应用领域

迪尔巴（Dearbar）流量计适用于多种介质测量：满管、单向流动的，单相的气
体、蒸汽和粘度不大于0厘泊的液体，如：
（1）电厂一、二次风测量      （2）高炉煤气测量      （3）压缩空气测量
（4）煤气、氮气、氧气等测量         （5）乙烷、乙烯、天然气等测量
（6）饱和蒸汽、高低压蒸汽测量       （7）自来水、循环水等测量
