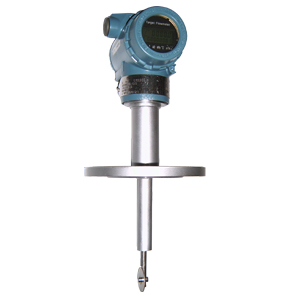

靶式流量计

一、原理及特性
1、结构

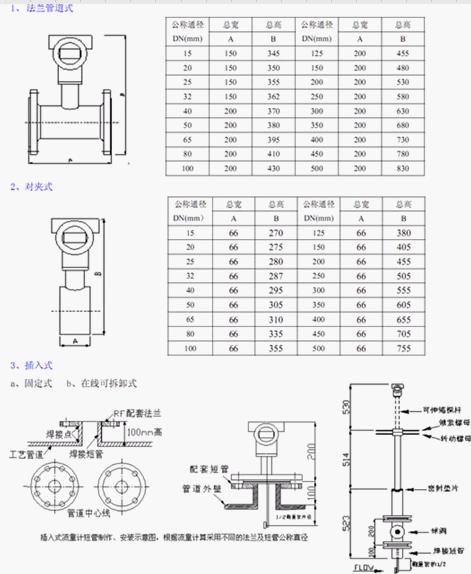

     HDBSL系列靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如图:

1：可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
2：具有多种安装方式供选择，如选择在线插入式，安装费用低；
3：具有一体化温度、压力补偿，直接输出质量或标方；
4：具有可选小信号切除、非线性修正、滤波时间可选择；
5：能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量；
6：计量准确，精度可达到0.2%；
7：重复性好，一般为0.05%～0.08%，测量快速；
8：压力损失小，仅为标准孔板的1/2△P 左右；
9：抗干扰，抗杂质能力特强；
10：可根据实际需要更换阻流件（靶片）而改变量程；
11：低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；
12：安装简单方便，极易维护；
13：多种输出形式，能远传各种参数；
14：抗震动性强，一定范围内可测脉动流。

二、技术参数及内容

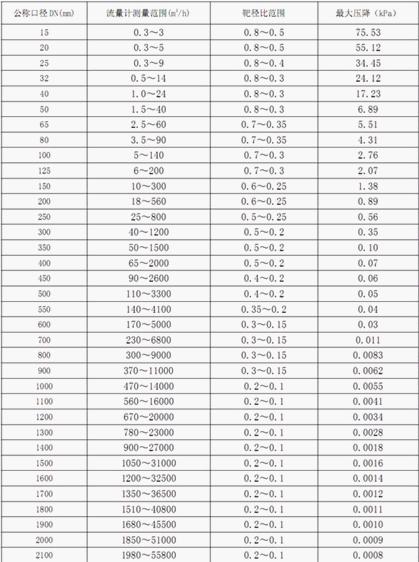

1、主要技术参数表

三、选型表及型号说明

1、选型表

a、流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；
b、在流量计选型中，用户应按照型号说明的格式，写明所需流量计的各项要求；
c、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明；
d、在选择高温型流量计时，除按照型号说明格式填写外，应特别注明被测介质的最高工况温度；
e、对带温压补偿的流量计，除按照型号说明格式填写外，应特别说明需补偿的工况温度及工况压力范围；
f、用户需要特殊测量管材质，应加以说明。
2、选型示例
HDBSL-100AQCDPIXN含意为：靶式流量计为管道法兰式，测量介质是气体，公称口径100mm，介质温度为常温，公称压力为2.5MPa（法兰规格）带压力补偿，4～20mA电流输出，防爆标志为本安型,测量管材料是不锈钢。
