平衡流量计技术指标：
管径范围：DN15~DN3000
精度：±0.3%、±0.5%、±1%
直管段要求：0.5D~2D
永久压损：孔板的1/3~1/4
量程比：10：1，合适的工况数据可以做到更宽。
重复性：0.1%
Re范围：200~107
β范围：0.25~0.9
温度范围：金属管道能承受的温度，最高可达850℃。
压力范围：金属管道能承受的压力，最高可达42MPa。
耐脏污：特殊的设计和计算
可以测量双向流
平衡流量计应用范围：
可应用于气体、液体、气液两相，液态气体、双向流、脏污介质、浆料的测量。
安装直管道要求（数值以管径D倍数表示）
孔板上游侧入口 | β | 0.20 | 0.40 | 0.65 |
单个 90° 弯头或 T型三通 | 2 | 2 | 2 | |
两个或两个以上 90° 弯曲在同一面上 | 2 | 2 | 2 | |
两个或两个以上 90° 弯曲在不同面上 | 2 | 2 | 2 | |
漩涡流体偏离达 10° | 2 | 2 | 2 | |
减压阀（管线尺寸的 1 倍） | 2 | 2 | 2 | |
蝶阀(75% 开) | 2 | 2 | 2 | |
流量计下游侧入口 | 2 | 2 | 2 | |

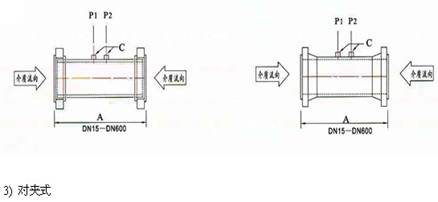

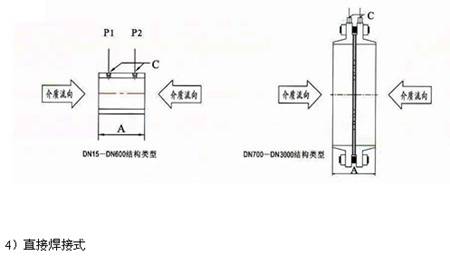

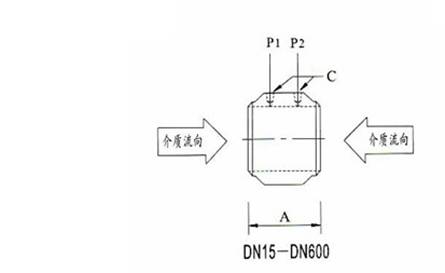

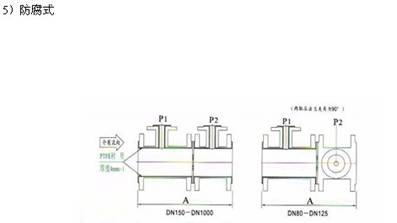

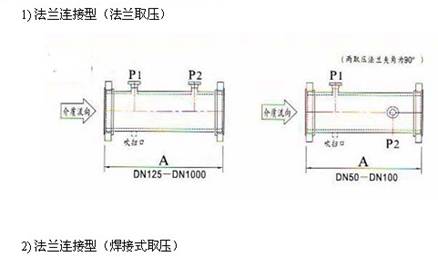

安装方式及介质流向
系统安装示意

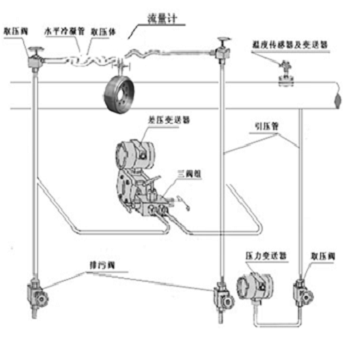

平衡流量测量系统安装示意图
5、平衡阀与三阀组的安装要求
平衡阀或三阀组的作用
⑴调整差压变送器的零点
⑵防止差压变送器的正负、压室过压
请按下图所示方法与引压管路连接。
6.压变送器的安装要求
⑴将平衡流量计正压则引压管导入三阀组接至差压变送器的正压室，将平衡流量计负压侧引压管导入三阀组接至差压变送器的负压室
⑵差压变送器在工艺管道上的安装位置与被测介质有关，为了获得较好的安装效果，应注意考虑下面情况
A 防止变送器与腐蚀性或过热的被测介质直接接触
B 防止渣滓在引压管内沉积，堵塞
C 正负压两侧引压管的长度应尽量相同
D 正负压两侧引压管内的液柱压头应保持平衡
E 引压管安装在温度梯度和温度波动最小的地方
⑶测量液体流量时，差压变送器应安装在被测管道的旁边或下面，以便气泡排入管道中
⑷测量气体流量时，差压变送器应安装在被测管道的旁边或上面，以便积聚的液体容易流入管道中
⑸测量蒸汽流量时，差压变送器应安装在被测管道的下面，以便冷凝水能充满在引压管中。应特别注意，测量蒸汽或其它高温介质时，要防止差压变送器接触介质的温度超过变送器使用的极限温度。
7.温度、压力变送器的安装要求
1、测量过热蒸汽介质时，必须要加温度一体化变送器和压力变送器，进行动态补偿。测量饱和蒸汽介质时，必须要加压力变送器，进行动态补偿。
2、 测量天然气、煤气介质时，必须要加压力变送器进行动态补偿，而且要用加安全栅及防爆装置的变送器。
3、 测量热水介质，需要有热量显示时，必须要加温度一体化变送器，否则可省去温度一体化变送器。
4、 温度一体化变送器安装在被测管道上，必须再平衡流量计前5D 只管段或或后2D 直管段以外温度探头顶端应插入超过管径二分之一，以保证测量精度。
5、 差压变送器的压力取压点，必须在平衡流量计前5D 直管观段或后2D 直管段以外，其间安装开关阀。对于温度一体化变送器和压力变送器的安装，原则上只要符合常规的安装规范就可以满足本系统的要求，其具体的安装要求可分别参见各自的安装说明书。
