涡轮流量计

涡轮流量计主要技术参数:
★ 流量计规格，基本参数和性能指标(见表二)
★ 准确度：0.5级、1.0级；
★ 使用条件：
1、 环境温度-20℃～50℃;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86Kpa～106Kpa;
5、 防爆等级：ibⅡBT4.
★ 信号传输距离：传感器至显示器的距离可达1000m。
四、 涡轮流量计电气特性：
1、 显示方式：
(1)LWGY 远传显示：脉冲输出(配显示仪表)；
(2)LWY 现场显示：液晶显示累积流量，单位(m³)
液晶显示瞬时流量，单位(m³/h)
(3)LWGB 涡轮流量变送器：(配显示仪表)。
2、输出功能：
(1)LWGY 脉冲输出，p-p值由供电电源确定；
(2)LWY 可带脉冲输出或4~20mA两线制电流输出；
(3)LWGB 4~20mA两线制电流输出。
3、供电电源：
(1)LWGY：DC5~24V；
(2)LWY：3V锂电池安装于仪表内部可连续使用3~5年；
(3)LWGB：DC24V。

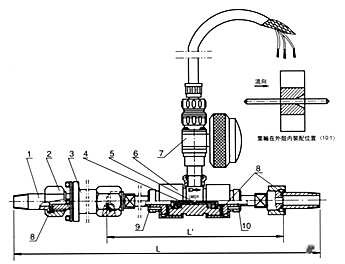

五、 仪表结构及安装方式：见(表二)、(图三)
740)this.width=740" border=undefined>
740)this.width=740" border=undefined>
1、 仪表安装采用法兰连接、螺纹连接及夹装式；
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS(DS为被测管道实测内径)。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

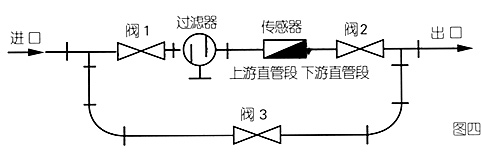

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道(如图四)；
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。
六、型号及规格说明：
LW X X- XXX XX
LW 表示涡轮流量传感器；
X X：GY表示远传显示型；
Y表示现场显示型；
GB表示变送器；
XXX：表示涡轮流量传感器口径；
XX：B表示防爆型；E表示夹装式；
如：LWGY-50-BE：表示口径为50mm, 防爆、夹装式涡轮流量传感器；
LWGB-50：表示口径为50mm,涡轮流量变送器。

注：-B为防爆型，DN200需定做。
