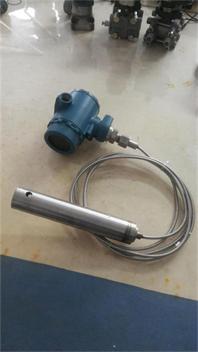

抗干扰压力液位变送器

一、特点
稳定性好，精度高，性能／价格比高
直接投入被测介质中，安装使用相当方便
固态结构，无可动部件，高可靠性，使用寿命长
从水、油到粘度较大的糊状物都可进行高精度的测量，无纸记录仪不受被测介质起泡、沉积、电气特性的影响
无材料疲劳磨损，对振动、冲击不敏感
宽范围的温度补偿
具有电源反相极性保护及过载限流保护

二、工作原理
利用静压法测量原理
当液位变送器投入到被测液中某一深度时，无纸记录仪传感器迎液面受到的压力为：P=p.g.H+P·
式中：
P：传感器迎液面所受压力，单位：Pa
p:被测液体密度，　　　　 单位：kg/m3
g:当地重力加速度，　　　 单位：m／s2
p·:液面上大气压，　　　　单位：Pa
H:传感器投入液体的深度， 单位：m
同时，通过导气电缆将液面上的大气压P·引入到传感器的背压腔，以抵消传感器迎液面的P·，使传感器测得压力为：P=p.g.H
显然，通过测取压力P，可以得到液位深度H。传感器感测的压力信号经电路转换放大，补偿后以标准信号输出。

三、技术性能
适用介质：投入式适用与316不锈钢，丁腈橡胶，聚氯乙烯共存的介质，法兰式可测没强腐蚀性介质。
测量范围：0－Im至-1200m
精度：0.25%；0.1%；0.5%
工作温度：-20℃－+80℃（介质无结晶）
贮存温度：-40℃－+125℃
零点温度系数：±0.015%量程/℃
量程温度系数：±0.015%量程/℃
长期稳定性：±0.1%量程/年
电源电压：12－36VDC　标准24VDC
输出信号：两线制4-20mADC
负载特性：参见图1，标准24VDC时，负载电阻≤600Ω
允许过载：标准量程的3倍
防护等级:IP68
防爆等级：iaⅡCT5
